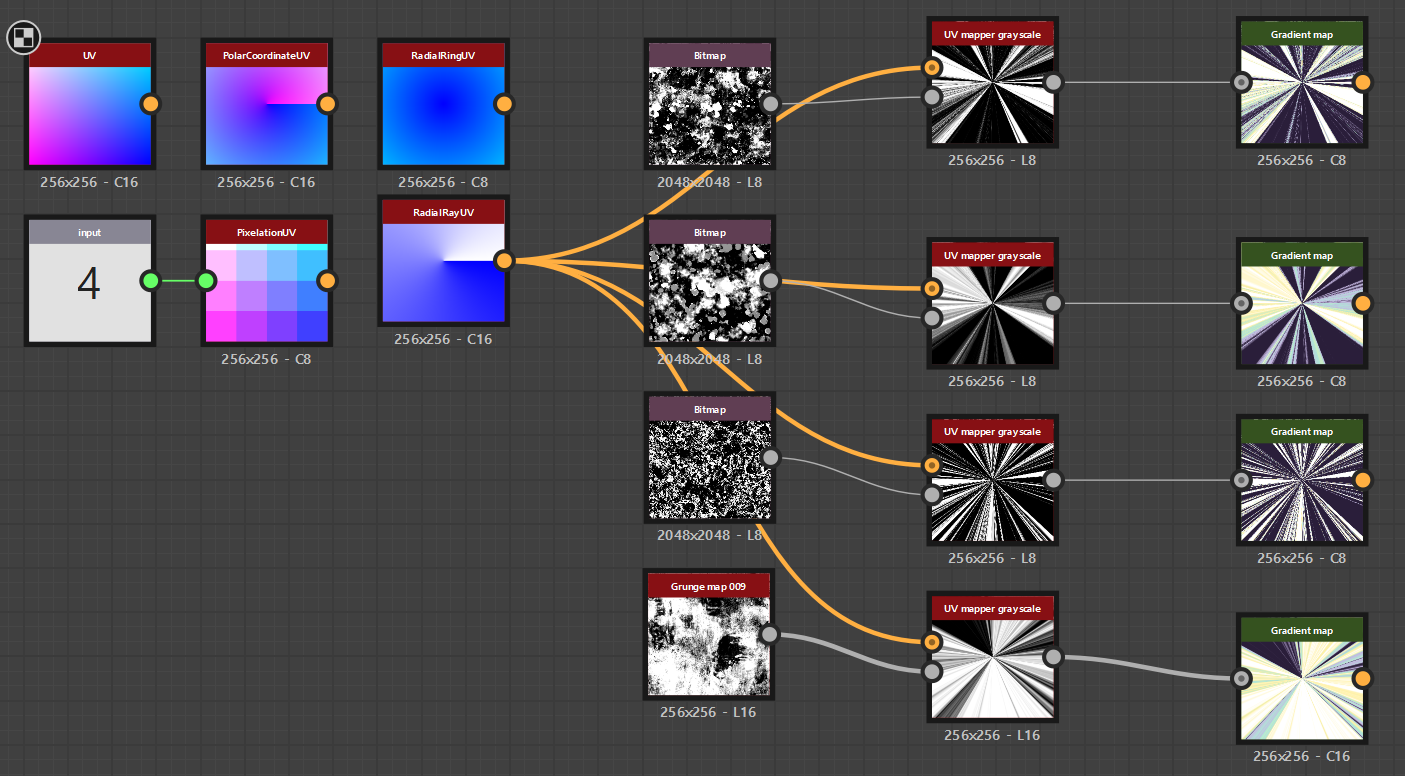

게임엔진에서 이펙터들은 보통 UV를 바꾸거나 다른 텍스쳐들을 여러개를 섞으면서 다양한 효과를 만들게된다.

근데 엔진에 넣기전에 해당 텍스쳐들을 만들고 미리 테스팅할 환경이 있으면 어떨까?라는 생각이 들게 되었고,

그 환경을 만드는 방법을 고민하다가 섭디로 결국 만들게 되었다.

엔진 넘기기전 텍스쳐 수정하기 더 용이해진 환경을 구성하게된 것 같아 기쁘다. 이것저것 더 실험해볼 예정이다.

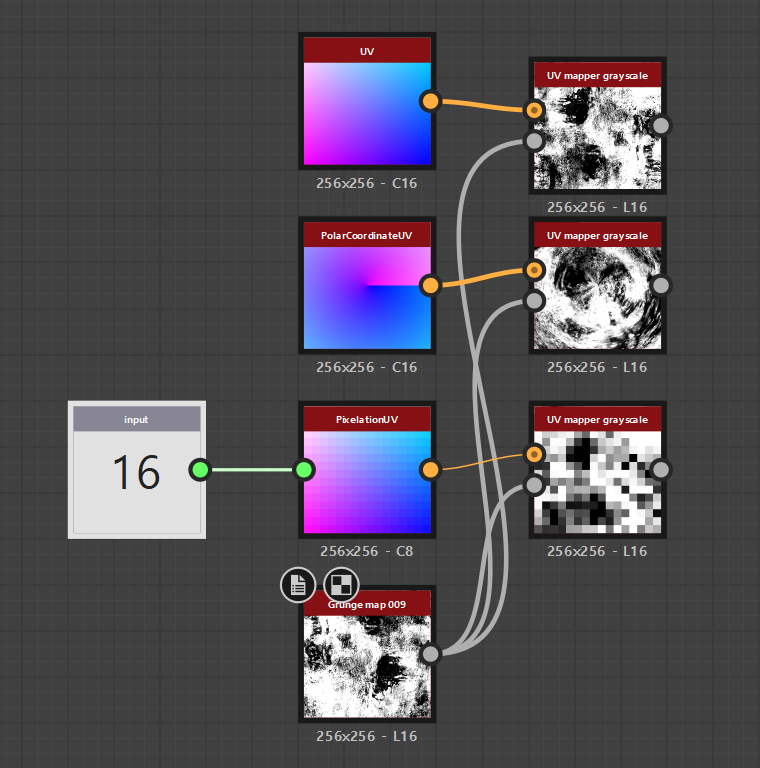

예측이 어려운 UV 모양을 섭디에서 텍스쳐를 먼저 넣어서 확인 가능하단게 아주 맘에드는 환경구성인 것 같다.

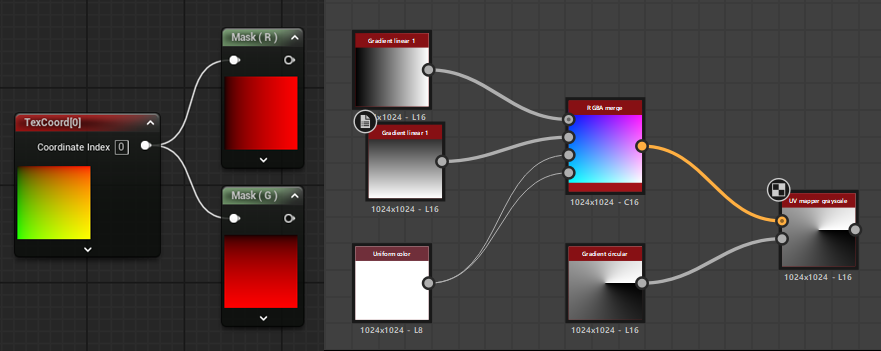

아 추가적인 정보로 Unreal과 Substance Designer의 UV방향은 서로 동일하다.

1. 기본 노드
▶ Shape: 기본적인 원형, 사각형 등 기하학적 형태를 생성.
▶ Fx-Map: 패턴 생성과 복잡한 텍스처 디자인이 가능한 강력한 노드.
▶ Pixel Processor: 픽셀 단위로 연산을 수행하는 노드. (셰이더처럼 작동)

2. 변형(Warp & Distortion)
▶ Warp: 입력 이미지에 왜곡 효과를 줌.
▶ Direction Warp: 특정 방향으로 왜곡을 적용.

3. Histogram 관련 노드
▶ Histogram Range: 히스토그램의 명암 범위를 조정.
▶ Histogram Scan: 명암 값에 따라 마스크를 생성하는 기능.
▶ Histogram Threshold: 특정 밝기 값을 기준으로 마스크를 만듦.
▶ Histogram Select: 특정 밝기 범위만 선택하여 사용.
▶ Histogram Shift: 히스토그램을 좌우로 이동.
▶ Edge Detect: 이미지의 경계를 감지하여 선을 생성.

4. Bevel & Transform
▶ Bevel: 엣지를 부드럽게 만들어 입체감을 부여.
Transformation 관련 노드

▶Transformation 2D:
연산 과정이 사라지고 결과만 남는 느낌.
단순한 이동, 회전, 크기 조절 가능.
▶ Safe Transform Grayscale:
연산 과정이 유지됨(비파괴적).
45도 회전 시 패턴 변화가 발생하며, 타일링이 증가하는 경우가 있음.

5. 패턴 & 텍스처 생성
▶ Tile Generator: 패턴을 반복 생성.

6. 색상 관련 노드
▶ Gradient Map: 밝기(명암) 커브에 따라 색상을 배치.

7. 카툰화 및 계단화
▶ Quantize Grayscale: 밝기를 계단 형태로 변환하여 카툰 느낌을 줌.
▶ ▶ Step(계단 개수), Offset(위치), Slope(경사도) 조절 가능.

8. 추가적인 변형 노드
▶ Skew Grayscale: 이미지의 기울기를 변경.
▶ Splatter Circular: 원형으로 패턴을 배치.
▶ Quad Transform Grayscale: 사각형 형태로 변형.
▶ Trapezoid Transform Grayscale: 사다리꼴 형태로 변형.
▶ Swirl Grayscale: 소용돌이 형태로 변형.

https://www.brusheezy.com/

https://youtu.be/rPSDTVam4-0?si=CbNye0boiDdav7yw

1. Darken, Multiply, Color Burn, Linear Burn, Darker Color - 어두워지는 블렌딩
2. Lighten, Screen, Color Dodge, Linear Dodge(Add), Lighter Color - 밝아지는 블렌딩
3. Overlay, Soft Light, Hard Light, Vivid Light, Pin Light, Hard Mix - 혼합 블렌딩
4. Difference, Exclusion, Subtract, Divide - 색상 반전 및 수학적 연산 블렌딩
5. Hue, Saturation, Color, Luminosity - 색 관련 블렌딩

블렌딩모드 관련 정리 테이블

아래는 관련 내용들에 대한 자세한 설명

1. Darken, Multiply, Color Burn, Linear Burn, Darker Color - 어두워지는 블렌딩

이 그룹은 어두운 색상을 유지하거나 강조하는 데 사용되며, 밝은 부분은 점점 사라진다.

• Darken
  • 적용 방식: 적용 레이어의 픽셀과 하위 레이어 픽셀을 비교하여 더 어두운 값을 유지한다.
  • 결과: 밝은 부분이 사라지고 어두운 부분만 남음.
  • 사용처: 얼룩이나 더러운 질감을 표현할 때.
• Multiply
  • 적용 방식: 두 레이어의 색상을 곱하여 결과적으로 더 어두운 값을 생성한다.
  • 결과: 전체적으로 어두워짐, 검은색은 그대로 유지되고 흰색은 사라짐.
  • 사용처: 그림자 표현, 어두운 분위기 연출.
• Color Burn
  • 적용 방식: 어두운 영역을 더욱 어둡게 하고 대비를 높인다.
  • 결과: 어두운 부분이 더 강렬해지며, 타는 듯한 효과를 줌.
  • 사용처: 강한 대비가 필요한 텍스처, 불타는 효과.
• Linear Burn
  • 적용 방식: Color Burn과 유사하지만 더 부드러운 대비로 적용됨.
  • 결과: 명도를 감소시키면서도 색상의 자연스러움을 유지함.
  • 사용처: 명암을 조절할 때, 자연스러운 어두운 효과.
• Darker Color
  • 적용 방식: Darken과 비슷하지만, RGB 개별 채널을 비교하여 더 어두운 색상을 유지함.
  • 결과: 색상별로 더 어두운 값을 유지하여 특정 영역만 어둡게 함.
  • 사용처: 부분적인 어두운 효과를 강조할 때.

2. Lighten, Screen, Color Dodge, Linear Dodge(Add), Lighter Color - 밝아지는 블렌딩

이 그룹은 어두운 부분을 없애고 밝은 색을 강조하여 빛나는 효과를 만든다.

• Lighten
  • 적용 방식: 적용 레이어와 하위 레이어의 픽셀을 비교하여 더 밝은 값을 유지한다.
  • 결과: 어두운 부분이 사라지고 밝은 부분만 남음.
  • 사용처: 반짝이는 효과, 밝은 텍스처 적용.
• Screen
  • 적용 방식: 적용 레이어의 색상을 반전한 후 하위 레이어의 색상과 곱해 더 밝게 만든다.
  • 결과: 전체적으로 밝아지며, 검은색은 사라지고 흰색은 유지됨.
  • 사용처: 빛 효과, 발광 효과.
• Color Dodge
  • 적용 방식: 밝은 영역을 더욱 밝게 하면서 대비를 높인다.
  • 결과: 어두운 부분이 사라지고 밝은 영역이 강하게 강조됨.
  • 사용처: 빛이 퍼지는 효과, 하이라이트 강조.
• Linear Dodge(Add)
  • 적용 방식: Color Dodge보다 부드러운 방식으로 명도를 증가시킴.
  • 결과: 자연스럽게 밝아지며 색이 번지는 효과를 줌.
  • 사용처: 불빛, 빛나는 물체, 마법 효과.
• Lighter Color
  • 적용 방식: Lighten과 비슷하지만, RGB 개별 채널을 비교하여 더 밝은 색상을 유지함.
  • 결과: 특정 색상이 강조되며 밝은 부분만 남음.
  • 사용처: 특정 색을 강조하는 조명 효과.

3. Overlay, Soft Light, Hard Light, Vivid Light, Pin Light, Hard Mix - 혼합 블렌딩

이 그룹은 대비와 조명을 조절하는 데 사용되며, #808080(중간 회색)을 기준으로 작동한다.

• Overlay
  • 적용 방식: 어두운 부분에는 Multiply, 밝은 부분에는 Screen을 적용함.
  • 결과: 대비가 증가하고 색상이 강조됨.
  • 사용처: 텍스처 합성, 명암 조절.
• Soft Light
  • 적용 방식: Overlay보다 부드럽게 대비를 조절함.
  • 결과: 색상이 부드럽게 섞이며 자연스러워짐.
  • 사용처: 피부 보정, 조명 효과.
• Hard Light
  • 적용 방식: Overlay보다 강한 대비를 적용함.
  • 결과: 색상이 강하게 대비되며 극적인 효과를 줌.
  • 사용처: 강한 조명 효과.
• Vivid Light, Pin Light, Hard Mix
  • 적용 방식: Overlay보다 극단적인 대비를 줌.
  • 결과: 색상이 강하게 강조됨.
  • 사용처: 그래픽 아트, 특수 효과.

4. Difference, Exclusion, Subtract, Divide - 색상 반전 및 수학적 연산 블렌딩

• Difference
  • 적용 방식: 두 색상의 차이를 계산하여 반전 효과를 만듦.
  • 결과: 색상이 반전되며 독특한 효과를 만듦.
  • 사용처: 네온 효과, 특수한 색감 연출.
• Exclusion
  • 적용 방식: Difference보다 대비가 약한 반전 효과를 적용함.
  • 결과: 부드러운 반전 색상이 나옴.
  • 사용처: 차분한 반전 효과 연출.
• Subtract
  • 적용 방식: 적용 레이어의 색상을 하위 레이어의 색상에서 빼는 방식.
  • 결과: 어두운 색이 강조됨.
  • 사용처: 어두운 장면의 강조.
• Divide
  • 적용 방식: 색상을 나누어 어두운 영역은 밝아지고, 밝은 영역은 어두워지는 효과.
  • 결과: 극단적인 대비 효과가 발생함.
  • 사용처: 실험적인 그래픽 디자인.

5. Hue, Saturation, Color, Luminosity - 색 관련 블렌딩

Hue (색상)

• 적용 방식: 적용 레이어의 색상(Hue)을 가져오고, 하위 레이어의 채도(Saturation)와 밝기(Luminance)를 유지함.
• 결과: 색상만 변경되며, 원래의 명암과 채도는 그대로 유지됨.
• 사용처: 특정 색상을 다른 색으로 바꿀 때 사용 (예: 노란색을 파란색으로 변경).

Saturation (채도)

• 적용 방식: 적용 레이어의 채도(Saturation)를 가져오고, 하위 레이어의 색상(Hue)과 밝기(Luminance)를 유지함.
• 결과: 채도만 변경되며, 색상과 명암은 그대로 유지됨.
• 사용처: 색을 더 강렬하게 만들거나, 채도를 낮춰 무채색 효과를 만들 때 사용.

Color (색조, 색상 + 채도)

• 적용 방식: 적용 레이어의 색상(Hue)과 채도(Saturation)를 가져오고, 하위 레이어의 밝기(Luminance)를 유지함.
• 결과: 색상과 채도는 변경되지만, 밝기는 변하지 않음.
• 사용처: 피부톤 보정, 특정 색상을 강조하거나 변경할 때 사용.

Luminosity (밝기)

• 적용 방식: 적용 레이어의 밝기(Luminance)를 가져오고, 하위 레이어의 색상(Hue)과 채도(Saturation)를 유지함.
• 결과: 명암만 변경되며, 색상과 채도는 그대로 유지됨.
• 사용처: 밝기만 조절하고 싶을 때, 대비를 높이거나 줄일 때 사용.

이펙트 레이아웃 작업에서 이미 캐릭터와 애니메이션이 완성된게 존재한다면,

캐릭터를 크로마키 형식으로 가져와서 활용할 수 있다.

위 단계를 글로 적고 아래는 그림으로 설명을 했다.

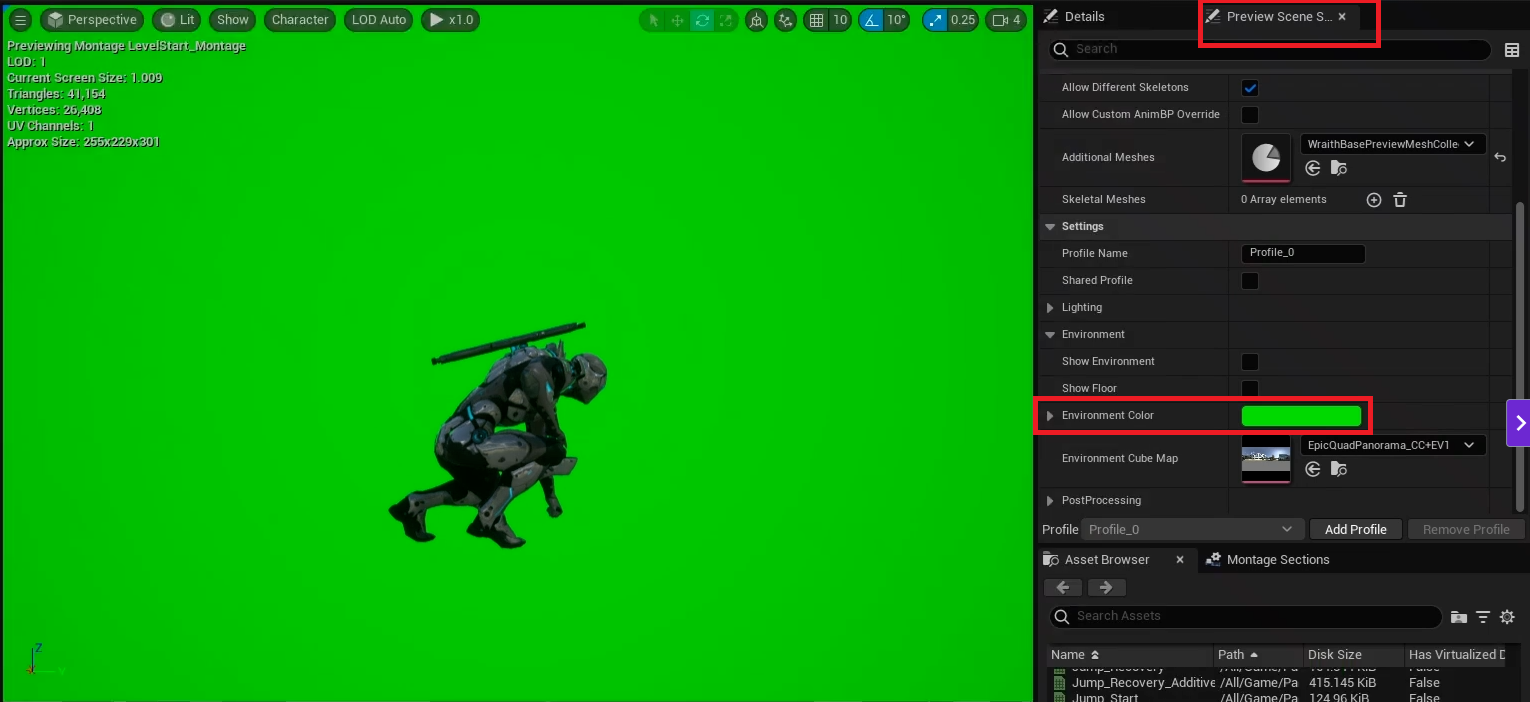

1. Preview Scene Setting의 Environment Color를 [0,1,0]로 정하고 스크린샷을 찍는다.

2. 포토샵으로 가져와서 배경 위에 레이어가 올라가게 한다.

3. Select - Color Range, 녹색 영역을 클릭 후, Fuzziness(허용치)를 조절하면서 영역을 잡는다.

4. 다음처럼 영역이 잡힌다면, F2 혹은 delete로 영역을 날린다.

1. Preview Scene Setting의 Environment Color를 [0,1,0]로 정하고 스크린샷을 찍는다.

2. 포토샵으로 가져와서 배경 위에 레이어가 올라가게 한다.

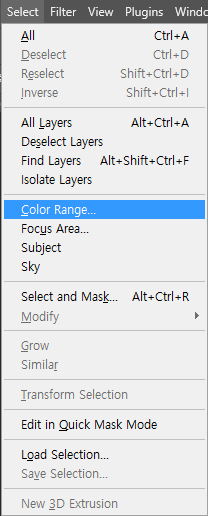

Select - Color Range

녹색 영역을 클릭 후, Fuzziness(허용치)를 조절하면서 영역을 잡는다.

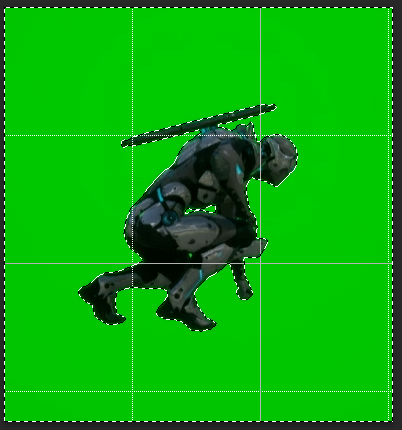

다음처럼 영역이 잡힌다면, F2 혹은 delete로 영역을 날린다.

그린스필이 조금 남아있지만 캐릭터 누끼는 빠르게 따진 모습이다.

-2025.02.16

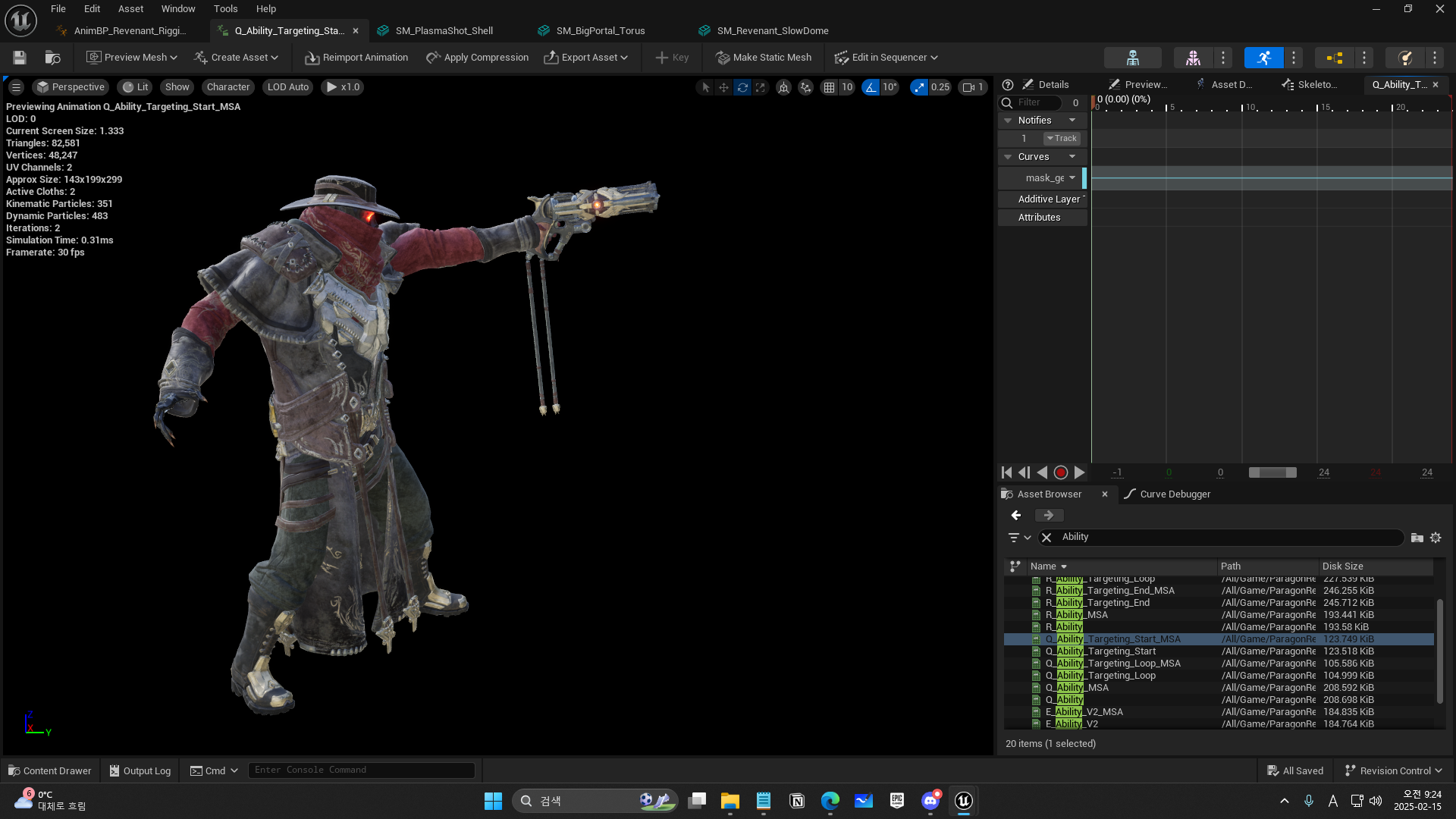

다른 방식으로도 해보다가 environment를 아예 블랙(0,0,0)으로 처리하는게 누끼를 따기엔 더 좋다는걸 깨달았다.

아래는 크로마키 기능을 활용한 FX 컨셉디자인 입니다.

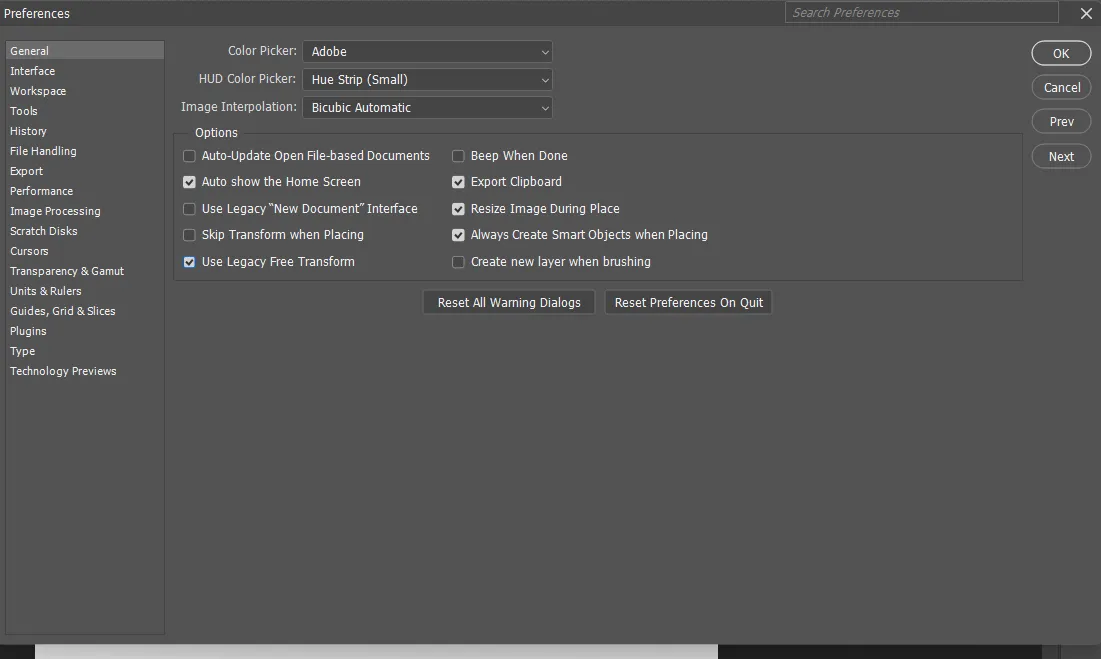

User Legacy Free Transform - Check

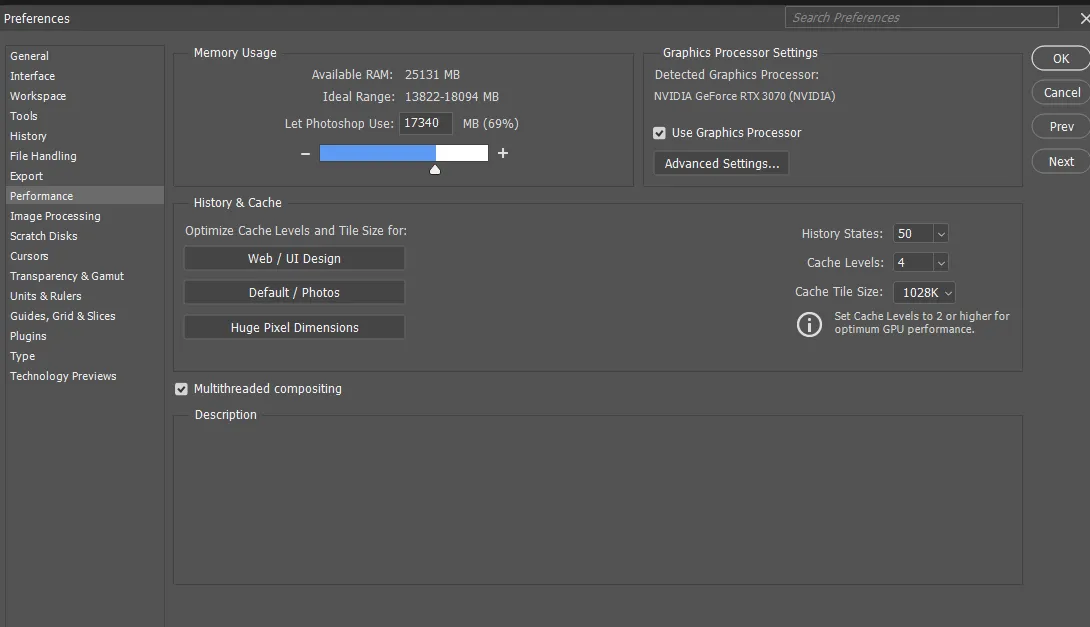

History - 100, Cache level -8, Memory 70%

--작업 준비--

1.Ctrl+n - 아트보드 생성 [Color Mode - RGB Color + 8bit]

2.Edit-KeyBoard ShortCuts에서 키 변경하기

[Tool] - 아래서 부터 찾음 편함
Increase Brush Size - Z
Decreass Brush Size - X

Forground Color Picker - C
Background Color Picker - V

Smudge Tool - Q (손가락 흐리기 툴)

브러시 세팅 도구 - F5

도구

b - 브러쉬

브러시 상태에서 숫자 - Opacity

브러시 상태에서 alt - 스포이드

브러시 상태에서 F - 풀스크린 화면 전환

e - 지우개

d - 블랙/화이트로 색 변환

L - Lasso툴

alt 토글로 직선형으로 변환

조합키

alt delete - 선택영역 및 전경색 칠하기

ctrl A - 전체 선택

ctrl D - 선택 영역 해제

ctrl R - 자

ctrl ; -  그리드 view on/off

ctrl ' -  점선 그리드 view on/off

ctrl L - Mixxer

ctrl U - Hue/Saturation

ctrl M - Curve

Filter

ctrl alt f - 필터 다시 실행

레이어

ctrl shift n - 새 레이어 추가

ctrl g - 그룹핑
ctrl j - 그룹 상태 복사
ctrl e - 레이어 병합

ctrl / - 레이어 잠금

/ - 레이어 투명 잠금 - (색칠한 영역에만 추가적인 작업 가능함)

레이어 사이 경계 영역 alt 클릭 - 마스킹

Ctrl + t - 자유 변형
ㄴ기본 늘리기(쉬프트시 기존 형태 유지하며 늘리기)
ㄴAlt 대상지점 피벗으로 정하고 스케일 변동하기
ㄴ Ctrl  대상 자유 변형기능
ㄴ Ctrl  Alt 대상 정반대 지점도 변형기능
ㄴ Ctrl  Alt Shift 트위스트 및 중점까지 좌우 점 줄이기

ctrl space - 줌인

ctrl  alt space - 줌 아웃
